Toroid ferrit çekirdek, elektronik bileşenler için istenen özellikleri karşılamak üzere teknolojik sınırlar içinde "özel olarak üretilmiştir". Bu, esas olarak malzemelerin kimyasal bileşimini değiştirerek ve işleme prosedürlerinde uygun değişiklikler yaparak gerçekleştirilir.
Toroid Ferrit Çekirdekler, demir oksit ve diğer metal elementleri içeren seramik bir bileşikten yapılmış manyetik çekirdeklerdir. Manyetik enerjiyi etkili bir şekilde depolayabildikleri ve aktarabildikleri için elektronik cihazlarda yaygın olarak kullanılırlar.
Toroid Ferrit Çekirdekler genellikle transformatörlerde, indüktörlerde ve çeşitli elektronik filtre tiplerinde kullanılır. Ayrıca, elektrik ve manyetik alanların istenmeyen radyasyonunu azaltmak için elektromanyetik girişim (EMI) bastırmada da kullanılırlar.

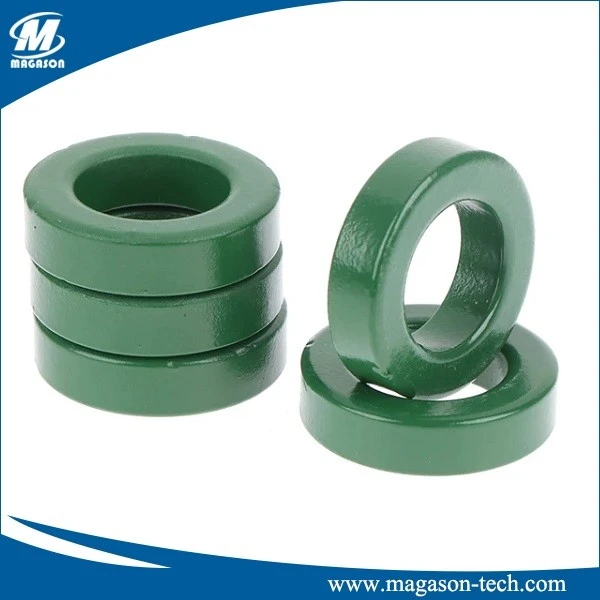

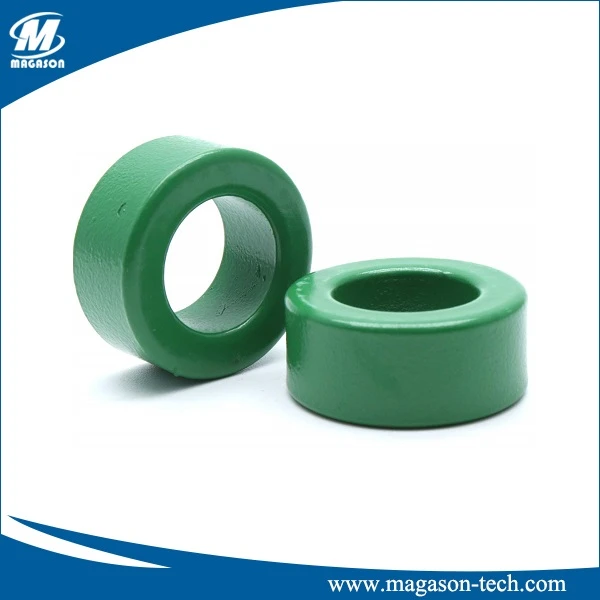

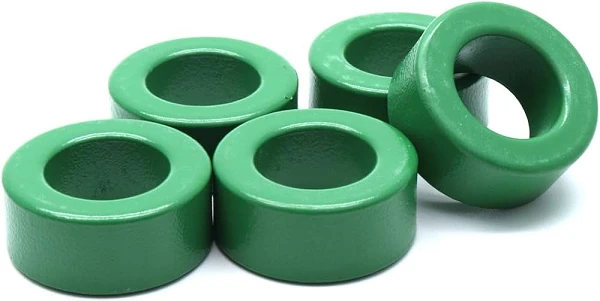

Toroid ferrit çekirdeklerinin renkleri değişebilir, ancak yeşil birçok ferrit çekirdek türü için yaygın bir renktir. Ferrit çekirdekler toroidler, çubuklar ve E-çekirdekler dahil olmak üzere çeşitli şekil ve boyutlarda gelir.

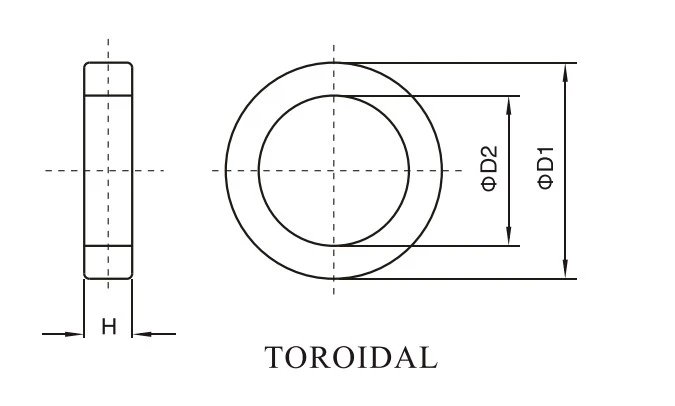

| ÇEKİRDEK TİPİ | Boyutlar(mm) | Etkili parametre | AL değeri | ||||||||
| D1 | D2 | H | Ae(m㎡) | Le (mm) | Ve(mm³) | P3 | H6K | H8K | H10K | ağırlık(g) | |
| T2.54x1.27x1.27 | 2.54±0.2 | 1.27±0.15 | 1.27±0.15 | 0.075 | 5.531 | 4.268 | 440±20％ | 880±20％ | 1320±20％ | 1761±20％ | 0.03 |
|
T3.05x1.27x1.27 |
3.05±0.25 | 1.27±0.15 | 1.27±0.15 | 1.037 | 5.99 | 6.211 | 570±20％ | 1112±20％ | 1668±20％ | 2224±20％ | 0.04 |
| T3.5x1.78x1.78 | 3.50±0.25 | 1.78±0.20 | 1.78±0.20 | 1.433 | 7.62 | 10.919 | 570±20％ | 1168±20％ | 1752±20％ | 2336±20％ | 0.05 |
| T3.94x2.24x1.27 | 3.94±0.3 | 2.24±0.2 | 1.27±0.15 | 1.052 | 9.196 | 9.677 | 360±20％ | 739±20％ | 1078±20％ | 1438±20％ | 0.05 |
| T4x2x1 | 4.0±0.3 | 2.0±0.2 | 1.0±0.1 | 1.0 | 9.06 | 9.06 | 330±20％ | 690±20％ | 970±20％ | 1400±20％ | 0.06 |
| T5x3x2 | 5.0±0.3 | 3.0±0.3 | 2.0±0.2 | 2.0 | 12.3 | 24.6 | 470±20％ | 1000±20％ | 1400±20％ | 2000±20％ | 0.14 |
| T6x3x2 | 6.0±0.3 | 3.0±0.3 | 2.0±0.2 | 3.0 | 14.1 | 42.4 | 660±20％ | 1400±20％ | 1950±20％ | 2800±20％ | 0.21 |
| T8x4x3 | 8.0±0.3 | 4.0±0.3 | 3.0±0.2 | 4.5 | 20.4 | 91.9 | 1030±20％ | 2070±20％ | 2910±20％ | 4150±20％ | 0.56 |
| T9x5x3 | 9.0±0.3 | 5.0±0.3 | 3.0±0.2 | 6.1 | 22.0 | 134 | 850±20％ | 1800±20％ | 2500±20％ | 3500±20％ | 0.60 |
| T10x6x3 | 10.0±0.3 | 6.0±0.3 | 3.0±0.2 | 6.1 | 25.1 | 153 | 740±20％ | 1550±20％ | 2150±20％ | 3050±20％ | 0.90 |
Özellik
·Yapısal seramik, geniş bant, yüksek empedans.
·Elektronik cihazların çalışması sırasında oluşan elektromanyetik parazitleri etkili bir şekilde bastırır.
·Elektron ekipman devresine bağlanan güç kaynağı bağlantı kabloları tarafından üretilen ve darbe girişimine neden olan yüksek frekanslı gürültüyü izole edin veya filtreleyin.
·Toroidal çekirdek sarıldığında yüksek performans gösterir ve genellikle indüktör veya şok bobini olarak kullanılır.
· Kaplama renginin görünümü: Yeşil, Koyu yeşil, Siyah, Açık gri, Koyu gri, Sarı, Kahverengi, Şeffaf
UygulamaAçıklama:
SMPS trafo bobinleri, Güç ve yüksek gerilim trafoları, Endüktif yaklaşım anahtarları, Güç Kaynağı Uygulaması, EMI / RFI Uygulaması, Hat Filtresi. DC-DC Dönüştürücüler, Telekom saha Uygulaması. xSDL geçiş bant filtreleri, EMI bastırma.
