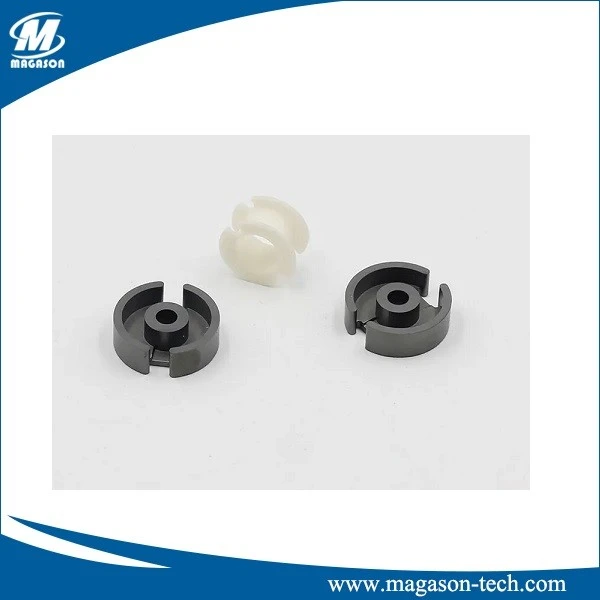

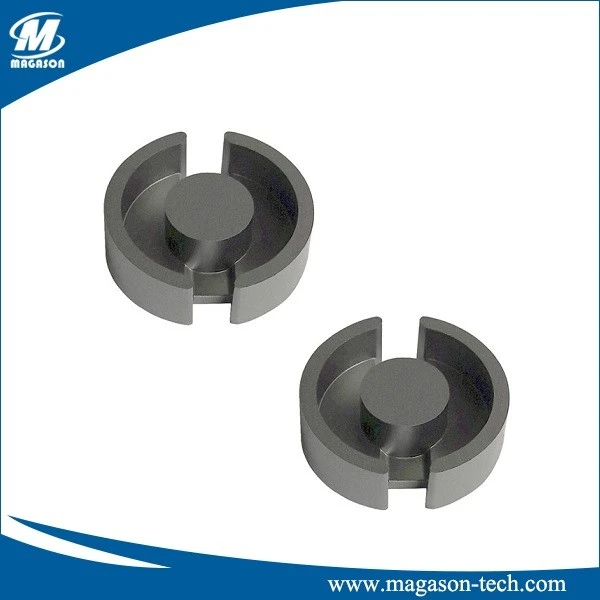

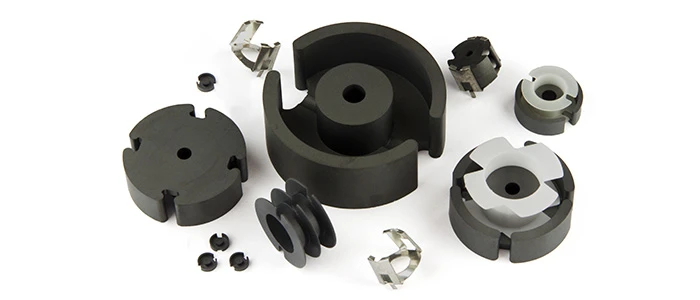

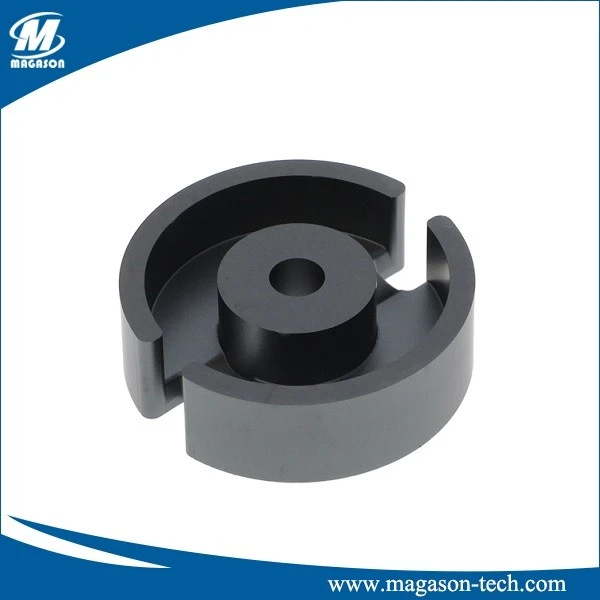

Ferrit pot çekirdek şekli, ferrit yapısının indüktörün özel gereksinimlerini karşılayacak şekilde ayarlanması için kullanışlı bir yol sağlar. Bu çekirdeklerle hem yüksek devre Q'su hem de endüktansın iyi sıcaklık kararlılığı elde edilebilir. Kendiliğinden kalkan pot çekirdek, sargıyı kaçak manyetik alanlardan veya diğer çevre devre elemanlarının etkilerinden izole eder.

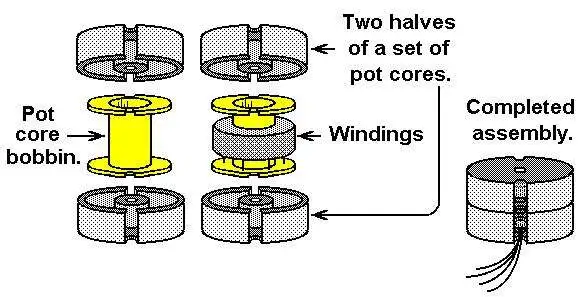

Etkin geçirgenlik (µe), pot çekirdeğinin merkez direğinde küçük bir hava boşluğu taşlanarak ayarlanır. Transformatörler ve bazı indüktörler için, toprak hava boşluğu eklenmez ve etkin geçirgenlik en üst düzeye çıkarılır. Ferrit pot çekirdeğinin etkin geçirgenliği, pot çekirdek yarımlarının birleşen yüzeylerindeki küçük hava boşluğu nedeniyle her zaman malzemenin başlangıç geçirgenliğinden (µi) daha az olacaktır. Endüktans, Q ve sıcaklık katsayısının kararlılığının yakından belirtilmesi gereken diğer indüktörler için, kontrollü bir hava boşluğu, pot çekirdek yarımlarından birinin veya her ikisinin merkez direğine dikkatlice taşlanır. Bir araya getirildiğinde, toplam hava boşluğu etkin geçirgenliği belirleyecek ve ferrit pot çekirdeğinin manyetik özelliklerini kontrol edecektir. Etkin geçirgenliğin (aralıklı pot çekirdek endüktansı) daha ince ayarlanması, bir ferrit silindir veya çubuğun merkez direğindeki bir delikten hava boşluğuna hareket ettirilmesiyle gerçekleştirilebilir.
|
ÇEKİRDEK TİPİ
|

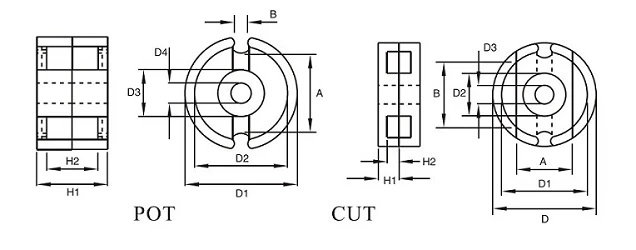

Boyutlar(mm) | Etkili Parametre | ||||||||||||
| A | B | D1 | D2 | D3 | D4 | H1 | H2 | C1 (mm-1) | Aa(mm)2) | Le (mm) | Ve(mm3) | AL±25%(nH/N2) | Ağırlık(g) | |
| P0704 | 5.5±0.2 | 1.6±0.3 | 7.4-0.4 | 5.8+0.25 | 3-0..2 | 1.4+0.1 | 4.2-0.2 | 2.8+0.2 | 1.43 | 7.0 | 10.0 | 70 | 460dk(HQ2K) | |
| P0905 | 6.5±0.25 | 2±0.2 | 9.3-0.3 | 7.5+0.25 | 3.9-0.2 | 2.1±0.1 | 5.4-0.3 | 3.6+0.3 | 1.25 | 10.1 | 12.5 | 126 | 820dk(HQ2K) | 1.0 |
| P1107 | 6.8±0.25 | 2.2±0.3 | 11.3-0.4 | 9+0.4 | 4.7-0.2 | 2.1±0.1 | 6.6-0.3 | 4.4+0.3 | 0.96 | 16.2 | 15.5 | 251 | 1070dk(HQ2K) | 1.7 |
| P1408 | 9.5±0.3 | 2.7±1.2 | 14.3-0.5 | 11.6+0.4 | 6.0-0.2 | 3.1±0.1 | 8.2+0.3 | 5.6+0.4 | 0.79 | 25.1 | 19.8 | 495 | 1390dk(HQ2K) | 3.5 |
| P1811 | 13.4±0.3 | 3.8±0.6 | 18.4-0.8 | 14.9+0.5 | 7.6-0.3 | 3.1±0.1 | 10.6±0.2 | 7.2+0.4 | 0.60 | 43.3 | 25.8 | 1120 | 1970dk(HQ2K) | 8.0 |
| ... | ... | |||||||||||||
Özellik:
- Düşük Kayıplar
- Geniş Sıcaklık Aralığında Düşük Kayıp
- Yük Koşullarında İyi Kararlılık
- Kendiliğinden korumalı geometri, sargıyı kaçak manyetik alanlardan izole eder
Başvuru:
- Dönüştürücü Transformatörler
- İnverter Transformatörler
- Diferansiyel Mod Endüktörleri
- Güç Endüktörleri
- Güç Transformatörleri
- Telekom Endüktörleri
