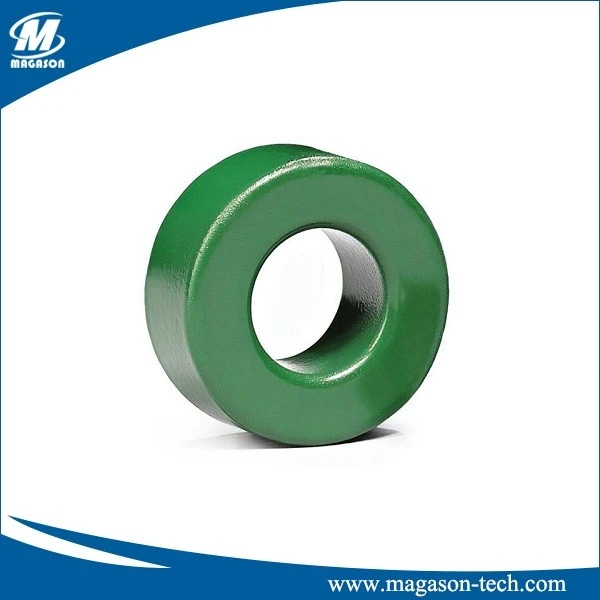

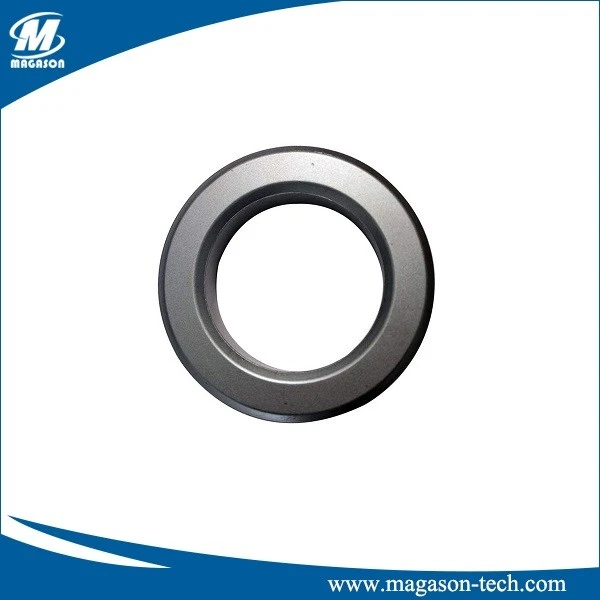

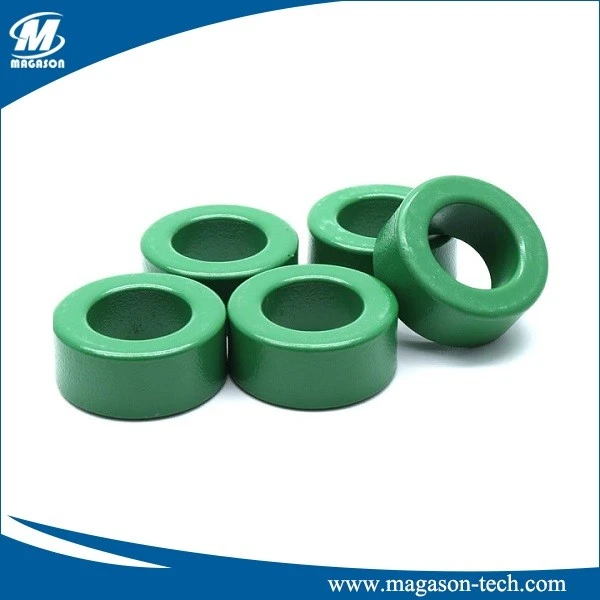

MnZn ferrit toroid çekirdeği, demir, manganez ve çinko oksitler ve tuzlarından oluşan spinel benzeri bir yapıya sahip seramik teknolojisi kullanılarak oluşturulan yumuşak manyetik ferritin bir biçimidir. Yüksek frekanslarda düşük manyetik kaybı nedeniyle, genellikle 1 kHz ila 10 MHz frekans aralığında kullanılır. Ayrıca düşük bir koersivite ve yüksek bir ilk geçirgenliğe sahiptir. Anten çubukları, manyetik çekirdekler, manyetik kafalar, filtreler ve indüktörler gibi çeşitli bileşenler oluşturmak için kullanılabilir.
Buna karşılık, NiZn ferrit çekirdek düşük geçirgenliğe, küçük tanelere ve gözenekli bir yapıya sahiptir ve özellikle üretim sırasında düşük sıcaklıklarda sinterlendiğinde genellikle kahverengi renktedir, bu da onun yüksek başlangıç geçirgenliğini ve yüksek manyetik doygunluk indüksiyonunu vurgular.
| ÇEKİRDEK TİPİ | Boyutlar(mm) | Etkili parametre | AL değeri | ||||||||
| D1 | D2 | H | Ae(m㎡) | Le (mm) | Ve(mm³) | P3 | H6K | H8K | H10K | ağırlık(g) | |
| T2.54x1.27x1.27 | 2.54±0.2 | 1.27±0.15 | 1.27±0.15 | 0.075 | 5.531 | 4.268 | 440±20％ | 880±20％ | 1320±20％ | 1761±20％ | 0.03 |
|
T3.05x1.27x1.27 |
3.05±0.25 | 1.27±0.15 | 1.27±0.15 | 1.037 | 5.99 | 6.211 | 570±20％ | 1112±20％ | 1668±20％ | 2224±20％ | 0.04 |
| T3.5x1.78x1.78 | 3.50±0.25 | 1.78±0.20 | 1.78±0.20 | 1.433 | 7.62 | 10.919 | 570±20％ | 1168±20％ | 1752±20％ | 2336±20％ | 0.05 |
| T3.94x2.24x1.27 | 3.94±0.3 | 2.24±0.2 | 1.27±0.15 | 1.052 | 9.196 | 9.677 | 360±20％ | 739±20％ | 1078±20％ | 1438±20％ | 0.05 |
| T4x2x1 | 4.0±0.3 | 2.0±0.2 | 1.0±0.1 | 1.0 | 9.06 | 9.06 | 330±20％ | 690±20％ | 970±20％ | 1400±20％ | 0.06 |
| T5x3x2 | 5.0±0.3 | 3.0±0.3 | 2.0±0.2 | 2.0 | 12.3 | 24.6 | 470±20％ | 1000±20％ | 1400±20％ | 2000±20％ | 0.14 |
| T6x3x2 | 6.0±0.3 | 3.0±0.3 | 2.0±0.2 | 3.0 | 14.1 | 42.4 | 660±20％ | 1400±20％ | 1950±20％ | 2800±20％ | 0.21 |
| T8x4x3 | 8.0±0.3 | 4.0±0.3 | 3.0±0.2 | 4.5 | 20.4 | 91.9 | 1030±20％ | 2070±20％ | 2910±20％ | 4150±20％ | 0.56 |
| T9x5x3 | 9.0±0.3 | 5.0±0.3 | 3.0±0.2 | 6.1 | 22.0 | 134 | 850±20％ | 1800±20％ | 2500±20％ | 3500±20％ | 0.60 |
| T10x6x3 | 10.0±0.3 | 6.0±0.3 | 3.0±0.2 | 6.1 | 25.1 | 153 | 740±20％ | 1550±20％ | 2150±20％ | 3050±20％ | 0.90 |
Özellik:
- Yüksek geçirgenlik ve iri taneler,
- Yoğun bir yapı ve siyah bir görünüm.
Başvuru:
- Ortak modlu şok, yüksek frekanslı güç kaynağı, anahtarlama güç trafosu, filtre indüktörü, tıbbi ekipman, renkli televizyon vb.
