Endüktörler için yumuşak ferritler çok çeşitli türlere sahiptir. W şeklinde, U şeklinde, çeşitli modifikasyonlara sahip pot çekirdekler. Bu tür çekirdekler toz demir malzemelerle de kullanılır. Herhangi bir ferromanyetik çekirdekli bobinlerin hesaplanması, çekirdeğin endüktans faktörü olan özel bir parametre AL ile hesaplama yöntemini kullanır.
Temel hesaplama formülü:
L - endüktans (nH)
AL - çekirdeğin endüktans faktörü (nH/dönüş karesi)
N - bobinin sarım sayısı
AL parametresi her çekirdek türü için üretici spesifikasyonlarında bulunabilir.
Yumuşak ferritler her türlü endüktif cihazda uygulama alanı bulmuştur.
Çekirdek konfigürasyonu yüksek derecede kendi kendini korumayı sağlar.
Ayrıca çeşitli manyetik tasarımlar için kullanılabilirliği artırmak amacıyla boşlukların açılmasını kolaylaştırır.

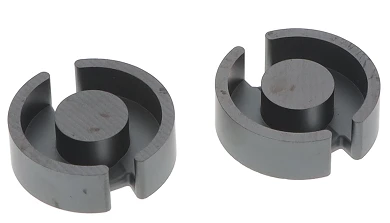

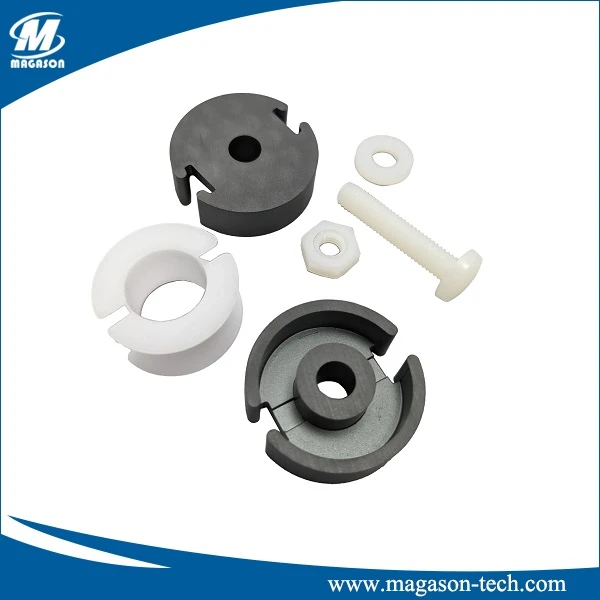

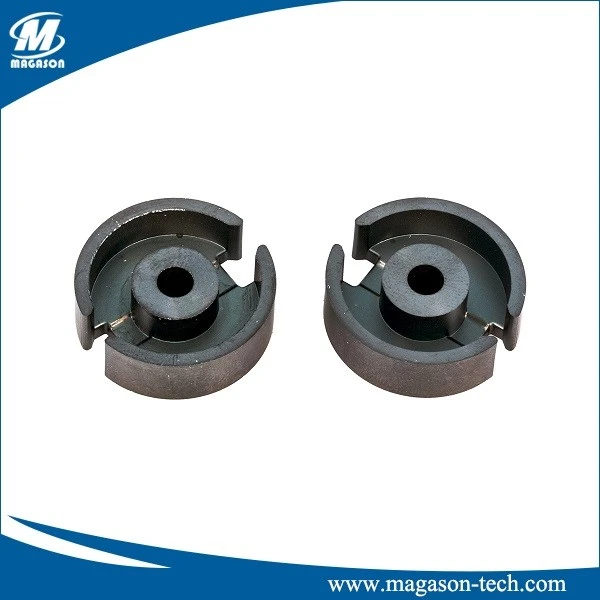

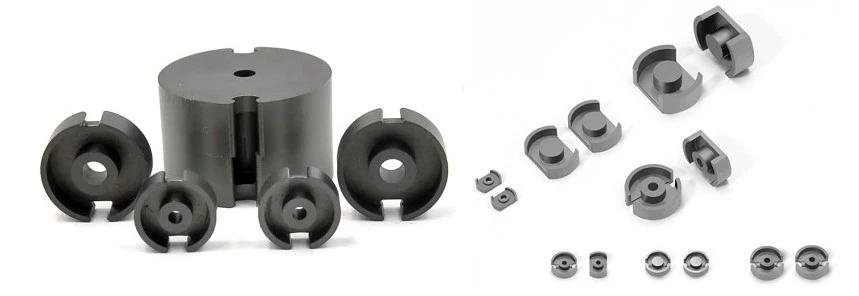

Yumuşak ferritler, çekirdeklerin 100 MHz'in üzerindeki çeşitli uygulamalarda kullanılmasına izin veren bir malzeme seçeneği sunar. Sarılmış bobin ferrit çekirdek tarafından çevrelenmiştir, P çekirdekleri düşük manyetik sızıntıya sahiptir. Bu ferrit çekirdekler, en çeşitli indüktör gereksinimlerine kolayca ve hassas bir şekilde ayarlanabilir.
|
ÇEKİRDEK TİPİ |
Boyutlar(mm) | Etkili Parametre | ||||||||||||
| A | B | D1 | D2 | D3 | D4 | H1 | H2 | C1(mm-1) | Aa(mm)2) | Le(mm) | Ve(mm3) | AL±25%(nH/N2) | Ağırlık(g) | |
| P0704 | 5.5±0.2 | 1.6±0.3 | 7.4-0.4 | 5.8+0.25 | 3-0..2 | 1.4+0.1 | 4.2-0.2 | 2.8+0.2 | 1.43 | 7.0 | 10.0 | 70 | 460dk(HQ2K) | |
| P0905 | 6.5±0.25 | 2±0.2 | 9.3-0.3 | 7.5+0.25 | 3.9-0.2 | 2.1±0.1 | 5.4-0.3 | 3.6+0.3 | 1.25 | 10.1 | 12.5 | 126 | 820dk(HQ2K) | 1.0 |
| P1107 | 6.8±0.25 | 2.2±0.3 | 11.3-0.4 | 9+0.4 | 4.7-0.2 | 2.1±0.1 | 6.6-0.3 | 4.4+0.3 | 0.96 | 16.2 | 15.5 | 251 | 1070dk(HQ2K) | 1.7 |
| P1408 | 9.5±0.3 | 2.7±1.2 | 14.3-0.5 | 11.6+0.4 | 6.0-0.2 | 3.1±0.1 | 8.2+0.3 | 5.6+0.4 | 0.79 | 25.1 | 19.8 | 495 | 1390dk(HQ2K) | 3.5 |
| P1811 | 13.4±0.3 | 3.8±0.6 | 18.4-0.8 | 14.9+0.5 | 7.6-0.3 | 3.1±0.1 | 10.6±0.2 | 7.2+0.4 | 0.60 | 43.3 | 25.8 | 1120 | 1970dk(HQ2K) | 8.0 |
| ... | ... | |||||||||||||
ÖZELLİKLER:
- Düşük Kayıplar
- Geniş Sıcaklık Aralığında Düşük Kayıp
- Yük Koşullarında İyi Kararlılık
- Kendiliğinden korumalı geometri, sargıyı kaçak manyetik alanlardan izole eder
- Mükemmel Sarma Yeteneği
- Düşük Maliyetli Bobin ve Sarma
- Basit Montaj
- İyi Isı Dağılımı
UYGULAMALAR:
- Dönüştürücü Transformatörler
- İnverter Transformatörler
- Diferansiyel Mod Endüktörleri
- Güç Endüktörleri
- Güç Transformatörleri
- Telekom Endüktörleri
