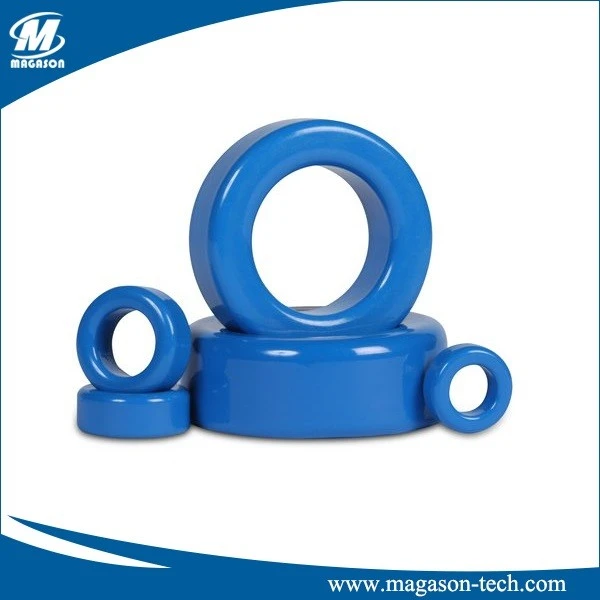

Sendust toroid çekirdekler alaşımlı çekirdek olarak da bilinir. Sendust malzemesi ilk olarak Japonya'da Sendai adlı bir bölgede kullanılmış ve 'toz' çekirdek olarak adlandırılmış ve bu nedenle Sendust adı verilmiştir. Genel olarak, sendust çekirdekleri demir tozu çekirdeklerinden önemli ölçüde daha düşük kayıplara sahiptir, ancak MPP çekirdeklerinden daha yüksek çekirdek kayıplarına sahiptir. Demir tozuyla karşılaştırıldığında, sendust çekirdek kaybı Demir tozu çekirdek kaybının %40 ila %50'si kadar düşük olabilir. Sendust çekirdekleri ayrıca çok düşük manyetostriksiyon katsayısı sergiler ve bu nedenle düşük duyulabilir gürültü gerektiren uygulamalar için uygundur. Sendust toroid çekirdeğinin doygunluk akısı yoğunluğu 10,000 gauss'tur, bu da Demir tozundan daha düşüktür. Ancak, sendust MPP veya boşluklu ferritlerden daha yüksek enerji depolaması sunar.
Sendust toroid çekirdeği, 60 ve 125'lik başlangıç geçirgenliklerinde (Ui) mevcuttur. Sendust toroid çekirdeği, AC uyarım altında geçirgenlikte veya endüktansta minimum değişiklik (ui=125 için %3'ün altında) sunar. Sıcaklık kararlılığı, yüksek uçta çok iyidir. Endüktans değişimi, ortam sıcaklığından 125 °C'ye kadar %3'ten azdır. Ancak, sıcaklık 65 °C'ye düştüğünde, endüktansı µi=125 için yaklaşık %15 azalır. Ayrıca, sıcaklık arttıkça, sendust'un diğer tüm toz malzemeler için endüktanstaki artışa kıyasla endüktansta bir azalma gösterdiğini unutmayın. Bu, kompozit bir çekirdek yapısında diğer malzemelerle kullanıldığında sıcaklık telafisi için iyi bir seçim olabilir.
Sendust toroid çekirdek, MPP'lerden veya yüksek akılardan daha az maliyetlidir, ancak demir tozu çekirdeklerinden biraz daha pahalıdır. DC önyargı koşullarını içeren uygulama için aşağıdaki yönergeleri kullanın. DC önyargı koşulu altında başlangıç geçirgenliğinde %20'nin altında azalma elde etmek için:
µi= 60 çekirdekler için maks. DC önyargısı < 40 oersted; µi=125 için maks. DC önyargısı < 15 oersted.
Boyut Tablosu ve Referans Tablosu
| Öğe | Parça No. | Kalıcı. μe | AL,±12% | Arnold Parça No. | Manyetik Parça No. | Dongbu Parça No. | CSC Parça No. |
| Gönderme | S225-026A | 26 | 33 | Bayan-225026-2 | 77111-A7 | S225-033A | CS72026 |
| S225-040A | 40 | 50 | - | 77212-A7 | - | - | |
| S225-060A | 60 | 75 | Bayan-225060-2 | 77110-A7 | S225-075A | CS572060 | |
| S225-075A | 75 | 94 | Bayan-225075-2 | 77214-A7 | S225-094A | CS572075 | |
| S225-0125A | 125 | 156 | Bayan-225125-2 | 77109-A7 | S225-156A | CS572125 |
Özellikler:
- Demir Tozuna göre daha düşük çekirdek kaybı.
- Düşük manyetostriksiyon katsayısı, düşük duyulabilir gürültü.
- İyi sıcaklık kararlılığı. -15 'C'den 125 'C'ye kadar %4'ün altında
- Maksimum akı yoğunluğu: 10,000 gauss (1,0 tesla)
- Endüktans toleransı: ±%8.
Uygulamalar:
- SMPS'de anahtarlama regülatörleri veya güç endüktörleri
- Fly-back ve Pulse transformatörleri (indüktörler)
- Hat içi gürültü filtreleri
- Salıncak boğmaları
- Faz kontrol devreleri (düşük sesli uyarılar), ışık dimmerleri, motor hız kontrol cihazları.
- 30kHz'den az veya eşit uygulama
- PV invertörü
- Boost / INV indüktörü
