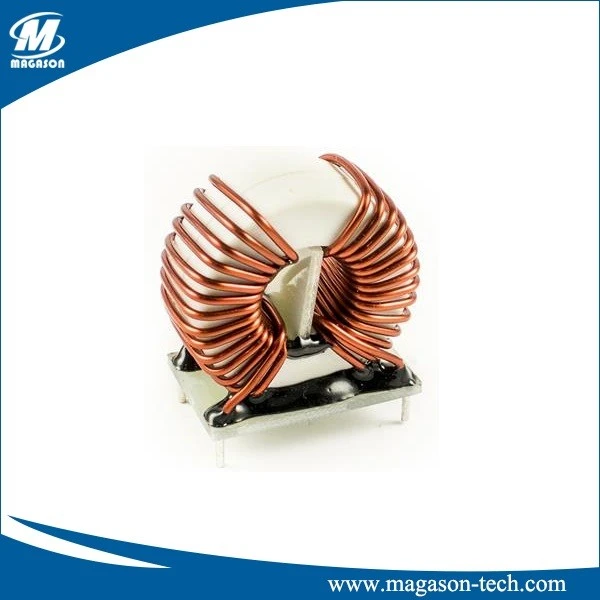

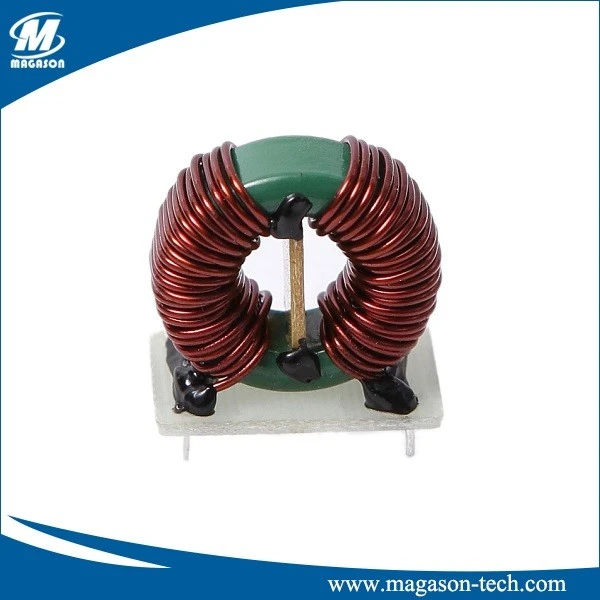

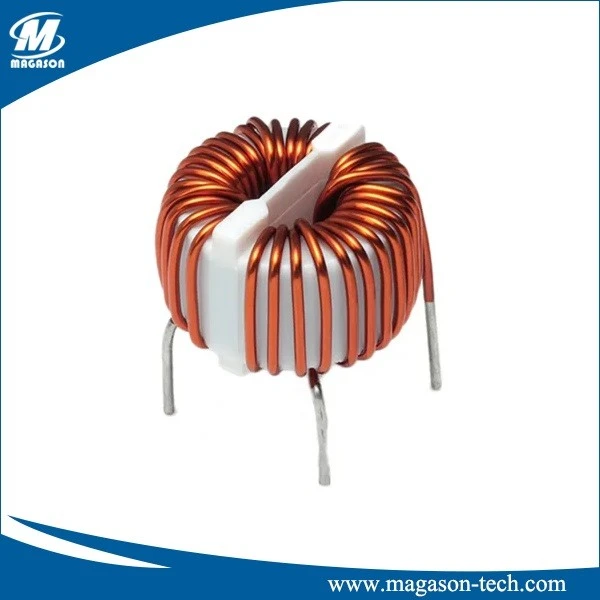

Toroid ortak mod bobini, ortak mod akımına yüksek empedanslı bir yol sağlarken, istenen diferansiyel mod akımının minimum empedansla geçmesine izin vererek elektrik devrelerindeki ortak mod gürültüsünü filtrelemek veya bastırmak için tasarlanmış bir elektronik bileşendir.
Toroid ortak modlu bobinler, genellikle yüzeye monte edilen ortak modlu bobinlerden daha büyük ve mekanik olarak daha kararlıdır; bu da onları yüksek voltajlı veya yüksek güçlü uygulamalarda kullanıma uygun hale getirir.
Toroid ortak mod bobini, eşit genliğe sahip aynı fazda sinyallere sahip besleme hatlarını filtrelemek için etkili bir yol sağlar ve böylece ekipmanın sıkı elektriksel radyasyon özelliklerini karşılamasını sağlar. Geniş frekans aralıkları, seri olarak yüksek ve düşük endüktanslı ortak mod toroidleri kullanılarak filtrelenebilir. Giriş ve çıkış kapasitörleriyle birlikte kullanıldığında diferansiyel mod sinyalleri önemli ölçüde zayıflatılabilir.
| Parça Numarası |
İndüktans (mH dk) |
Anma RMS Akım Amperleri |
Her sargıda DCR (Maksimum Ohm) |
Sızıntı(uH) Tipi |
| TRB3518-163Y | 16.0 | 1.5 | 0.320 | 180 |
| TRB3518-103Y | 10 | 2.2 | 0.240 | 130 |
| TRB3518-802Y | 8.0 | 2.5 | 0.120 | 90 |
| TRB3518-402Y | 4.0 | 3.5 | 0.040 | 45 |
| TRB3518-302Y | 3.0 | 6.0 | 0.030 | 35 |
| TRB3518-202Y | 2.0 | 9.0 | 0.020 | 25 |
Özellikler
- Yüksek frekanslı gürültü bastırmada etkilidir.
- Sinyalin kalitesini düşürmeden.
- Elektronik ürünlerdeki ortak mod gürültüsünü bastırın
- Gürültüyü bastırmak için yüksek frekansta mükemmel ortak mod empedansı.
Test Ekipmanları
Uygulamalar
- Güç elektroniği
- Güç hattı giriş ve çıkış filtresi
- Patlama sinyalleri için optimize edildi
