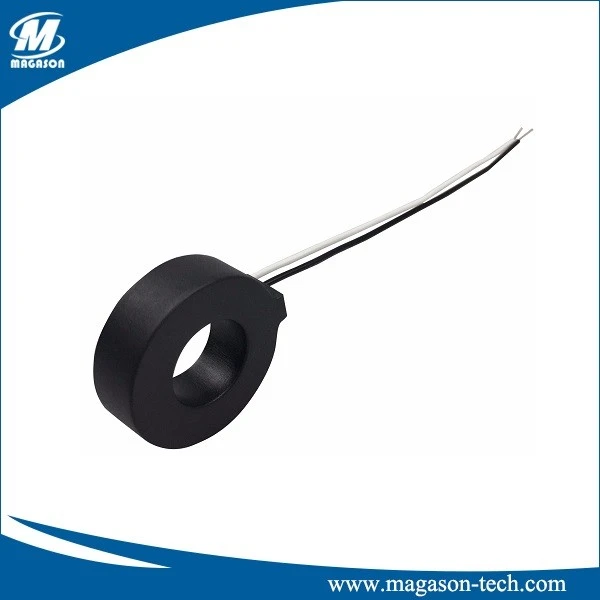

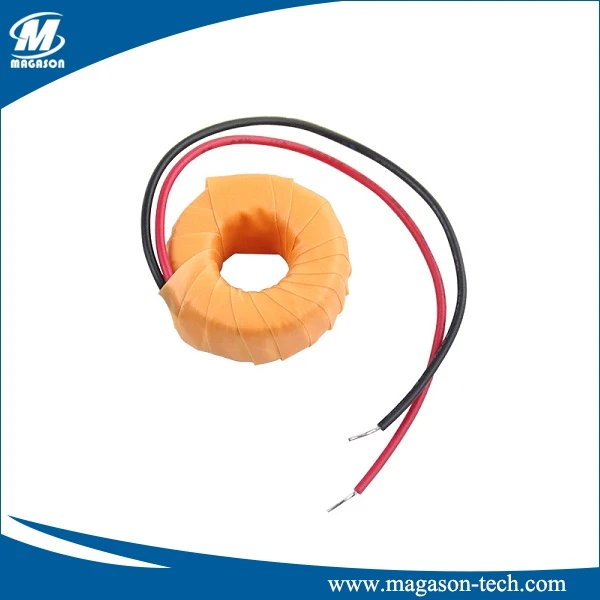

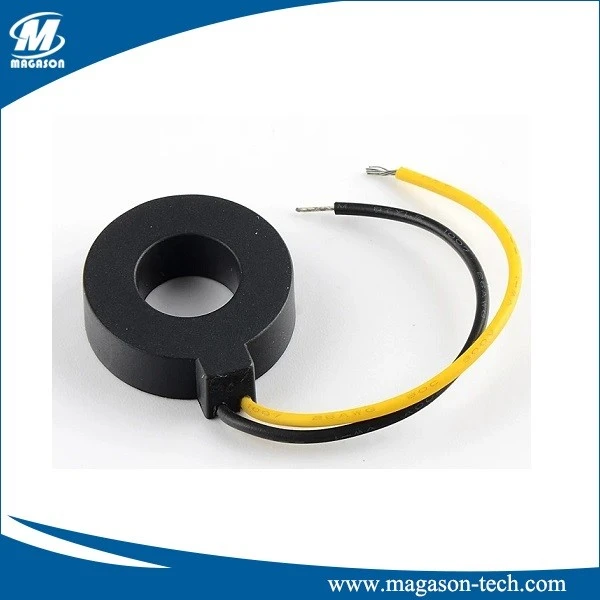

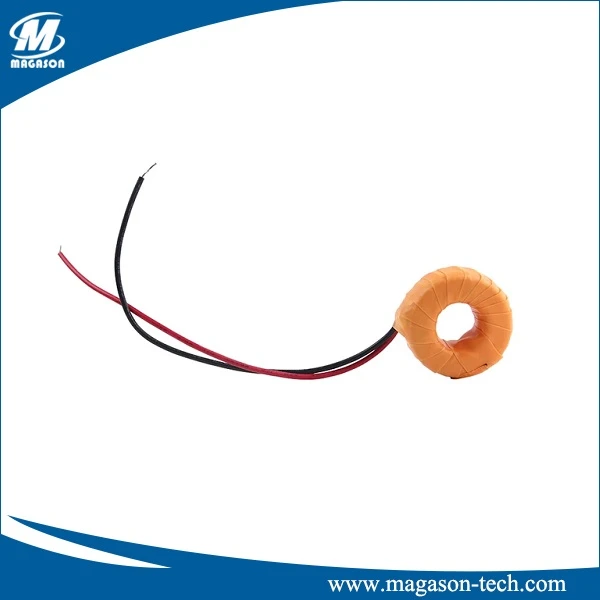

ZCT akım trafosu, kompakt kalıplanmış tip, sıfır fazlı akım trafosudur. Bu modüller, elektrik çarpması önlemenin hassasiyetini, kompaktlığını ve ağırlığını iyileştirmek için tasarlanmıştır. Lamine demir çekirdeğe sahiptirler ve RoHS uyumludurlar. ZCT akım trafosunun tipik uygulamaları arasında toprak kaçağı kesicilerinden, kısa devre rölelerinden ve toprak arıza devre kesicilerinden kaynaklanan elektrik çarpması önleme yer alır.
ZCT akım trafosu, hat üzerinde kaçak akım veya arıza akımı olması durumunda sıfır faz dizisi oluşturmak için hem hat hem de topraklanmış nötr iletkenleri CT açıklığına geçiren diferansiyel sensörlerdir. Bu nedenle, birincil akımdan farklı olan hassasiyet akımı olarak sıfır faz akımı olarak adlandırılır. Magason CT'lerinin değerli avantajı, CT'nin saç tokası test ortamında neredeyse sıfır yük kaymasıyla birlikte çok düşük akımı algılamasını sağlayan minimum gürültüdür. Bu, CT okuma hassasiyetinin, çok düşük akım akışını okuma yeteneğinin neredeyse hiç etkilenmediği anlamına gelir. Bu nedenle, toprak arıza devre kesicisinde, 5mA veya 6mA'dan daha düşük nominal hassasiyete sahip cihaz kaçak devre kesicisinde ve 15mA veya 30mA nominal hassasiyet akımına sahip toprak kaçak devre kesicilerinde kullanılırlar.
| Parça Numarası | Anma Birincil Akımı (A) | Dönüşler | DCR(Ω) | Vmaks | Sıklık |

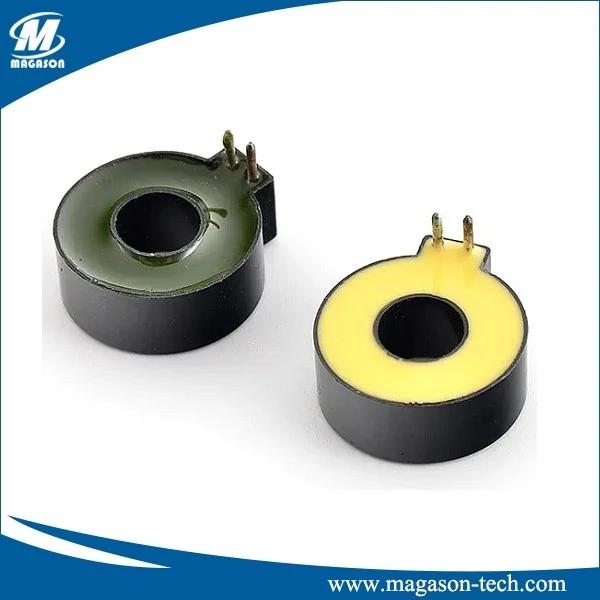

| Genel amaçlı dikey PCB akım trafosu | |||||
| ZCT401-1000 | 10 | 1000:1 | 4.9 | 1.5 | 20-1KHz |
| ZCT410-1000 | 20 | 1000:1 | 41 | 2.1 | 20-1KHz |
| ZCT420-1000 | 50 | 1000:1 | 22 | 3.8 | 20-1KHz |
| ZCT448-2000 | 50 | 2000:1 | 106 | 10.2 | 20-1KHz |
| ZCT449-1000 | 50 | 1000:1 | 35 | 6.8 | 20-1KHz |
| ZCT449-2000 | 75 | 2000:1 | 83 | 12.8 | 20-1KHz |
| ZCT450-1000 | 100 | 1000:1 | 21 | 10.7 | 20-1KHz |
| ZCT450-2000 | 200 | 2000:1 | 73 | 14.6 | 20-1KHz |
ÖZELLİKLER
- Yüksek hassasiyet
- Kompakt ve hafif
- Lamine demir çekirdek
- RoHS uyumlu
UYGULAMALAR
- Elektrik çarpması önleme
- Toprak kaçağı kesicileri
- Kısa devre röleleri
- Topraklama arızası devre kesicileri
