Selam! Ortak mod bir tedarikçi olarak, genellikle bu küçük ama güçlü bileşenlerin kendini rezonans frekansını soruyorum. Yani, bugün sizin için anlaşılması kolay bir şekilde parçalanacağım.
Temel bilgilerle başlayalım. Ortak bir mod boğulması, elektrik devrelerinde elektromanyetik paraziti (EMI) baskılamak için kullanılan bir indüktördür. Diferansiyel mod sinyallerine (iki iletken arasında faz dışı sinyaller) düşük bir empedansa sahipken, ortak mod sinyallerine (aynı fazda her iki iletkende görünen sinyaller) yüksek bir empedans sunarak çalışır.
Şimdi, ortak bir mod boğulmasının kendini rezonans frekansı (SRF) önemli bir parametredir. Boğulmanın endüktif reaktansının kapasitif reaktansına eşit olduğu sıklıktır. Bu frekansta, boğulmanın empedansı bir maksimuma ulaşır ve bu frekanstan sonra empedans azalmaya başlar.
Bir salıncak gibi düşün. Sadece sağ ritmde bir salıncak ittiğinizde, daha da yükselir. Bu sağ ritim, kendini rezonans frekansı gibidir. Ortak bir mod boğulması için, gelen sinyalin frekansı SRF ile eşleştiğinde, jikle'nin performansı ortak mod gürültüsünü bastırma açısından zirvede.
Ortak bir mod bokunun kendini rezonans frekansını etkileyebilecek birkaç faktör vardır. Ana faktörlerden biri, boğulmanın fiziksel yapısıdır. Çekirdek üzerindeki tel dönüş sayısı, çekirdek malzeme tipi ve dönüşler arasındaki boşluk bir rol oynar.
Örneğin, çekirdek üzerindeki tel dönüş sayısını artırırsanız, boğulmanın endüktansı artar. Ancak aynı zamanda dönüşler arasındaki parazit kapasitans da artar. Endüktans ve kapasitanstaki bu değişiklik, kendini rezonans frekansını kaydırabilir. Daha fazla dönüşe sahip bir boğulma, daha az dönüşe sahip olana kıyasla daha düşük bir benlik rezonans frekansına sahip olabilir.
Çekirdek malzemenin türü de önemlidir. Farklı çekirdek malzemeler farklı manyetik özelliklere sahiptir. Bazı malzemeler daha yüksek geçirgenliğe sahiptir, yani daha fazla manyetik enerji depolayabilirler. Bu, boğulmanın endüktansını ve sırayla kendi rezonans frekansını etkileyebilir.
Şimdi, benlik rezonans frekansının neden önemli olduğu hakkında konuşalım. Birçok elektronik uygulamada, EMI'nin bastırılması gereken spesifik frekans aralıkları vardır. Örneğin, güç kaynaklarında, transistörlerin anahtarlama hareketi ile üretilen yüksek frekans gürültüsü olabilir. Ortak mod boğulmasının kendini rezonans frekansı bu gürültünün frekans aralığının içindeyse, boğulma gürültüyü etkili bir şekilde azaltabilir ve devrenin diğer kısımlarına müdahale etmesini önleyebilir.
Öte yandan, eğer kendini rezonans frekansı istenen frekans aralığının dışındaysa, jikle gürültüyü bastırmada etkili olmayabilir. Bu, sinyal bozulması, elektronik cihazın performansının azalması veya hatta elektromanyetik uyumluluk (EMC) standartlarına uyumsuzluk gibi sorunlara yol açabilir.
Bir tedarikçi olarak,Toroid Ortak Modu Bulması. Toroidal chokes, kendini rezonans frekansı söz konusu olduğunda bazı avantajlara sahiptir. Çekirdeğin toroidal şekli, parazit kapasitansını azaltabilen manyetik alanı daha etkili bir şekilde içermeye yardımcı olur. Bu, yüksek frekans uygulamalarında daha yüksek bir benlik rezonans frekansı ve daha iyi performansa neden olabilir.

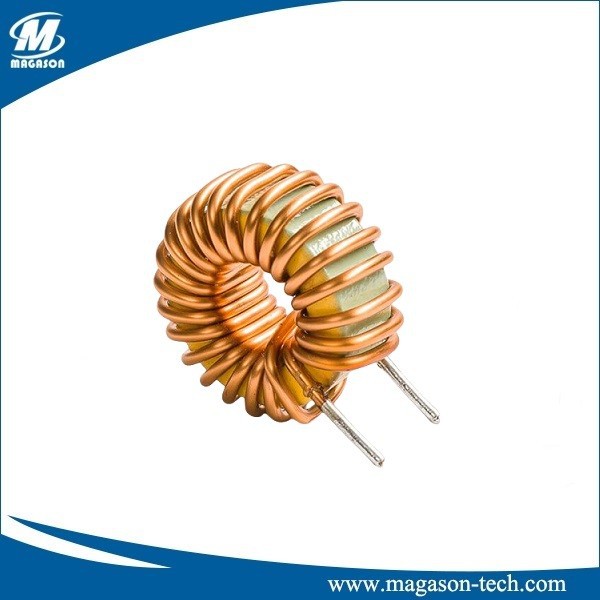

Biz de varToroidal boğucu indüktör. Bu indüktörler, iyi bir benlik rezonans frekansını korurken yüksek endüktans değerleri sağlamak için tasarlanmıştır. Tüketici elektroniğinden endüstriyel ekipmanlara kadar çok çeşitli uygulamalar için uygundur.
Ve elbette bizimİndüktörDizilen çeşitli gereksinimler için farklı seçenekler sunar. İster belirli bir benlik rezonans frekansına veya belirli bir endüktans seviyesine sahip bir boğulmaya ihtiyacınız olsun, sizi ele geçirdik.
Uygulamanız için ortak bir mod boğulması seçerken, endüktans, mevcut derecelendirme ve DC direnci gibi diğer parametrelerle birlikte benlik rezonans frekansını dikkate almanız önemlidir. Boğulmanın kendini rezonans frekansının, ortak mod gürültüsünü bastırmanız gereken frekans aralığına düştüğünden emin olmanız gerekir.
Ortak bir mod boğulmasının kendini rezonans frekansını ölçmek için bir ağ analizörü kullanabilirsiniz. Bu cihaz, boğulma yoluyla bir dizi frekans gönderebilir ve her frekansta empedansı ölçebilir. Empedansın maksimum olduğu frekans, kendi rezonans frekansıdır.
Bazı durumlarda, boğulmanın kendine rezonans frekansını ince ayarlamanız gerekebilir. Bu, dönüş sayısı veya dönüşler arasındaki boşluk gibi boğulmanın fiziksel parametrelerinin ayarlanmasıyla yapılabilir. Ancak bu, elektromanyetik teori hakkında bazı uzmanlık ve bilgi gerektirir.
Bu nedenle, ortak bir mod boğulması için pazardaysanız ve uygulamanız için doğru benlik rezonans frekansına sahip olduğundan emin olmanız gerekiyorsa, ulaşmaktan çekinmeyin. İhtiyaçlarınız için en iyi boğmayı seçmenize yardımcı olabilecek bir uzman ekibimiz var. İster küçük bir DIY projesi veya büyük ölçekli bir endüstriyel uygulama üzerinde çalışıyor olun, size doğru çözümü sunabiliriz.
Ortak mod parçalarımızın kendi rezonans frekansı hakkında herhangi bir sorunuz varsa veya özel gereksinimlerinizi tartışmak istiyorsanız, bize bir çizgi bırakın. Ürünlerimizden en iyi şekilde yararlandığınızdan ve elektronik devrelerinizin EMI sorunlarından arınmış olduğundan emin olmak için buradayız.
Referanslar
- Henry W. Ott tarafından Elektromanyetik Uyumluluk Mühendisliği
- Marian K. Kazimierczuk tarafından güç elektroniği için indüktörler ve transformatörler
