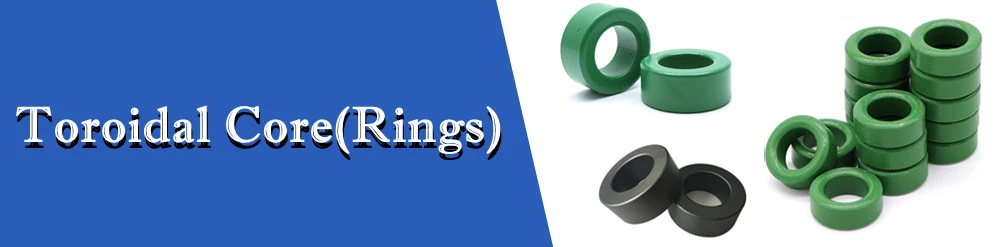

TOROIDAL FERRİT ÇEKİRDEKLER
Toroidal Çekirdekler, ferrit halkalar veya toroidal ferrit çekirdekler olarak da bilinen küçük MnZn bazlı yumuşak ferrit çekirdeklerdir. Uygulanan herhangi bir harici manyetik alana karşı yüksek manyetik verimlilik ve yüksek direnç avantajı sunarlar. Kesit alanları aynıdır ve farklı kaplamalara sahip olabilirler.
Örneğin, Manganez-Çinko Toroidal Ferrit Çekirdek en yaygın olanıdır ve nikel-çinko ferritlerden çok daha fazla uygulamada kullanılır. MnZn kategorisinde çok çeşitli malzemeler mümkündür. Malzeme seçimi temel olarak uyum sağlanması gereken uygulamanın bir fonksiyonudur. Manganez-çinko ferrit öncelikle 2 MHz'den düşük frekanslar için kullanılır.
MnZn Toroidal Ferrit Çekirdek, seramik teknolojisiyle üretilen demir, manganez, çinko oksitler ve bunların tuzlarından oluşan spinel benzeri yapıya sahip bir tür yumuşak manyetik ferrittir. Zorlayıcılığı düşük ve başlangıç geçirgenliği yüksektir ve yüksek frekanslarda manyetik kaybının düşük olması nedeniyle genellikle 1 kHz ila 10 MHz frekans aralığında kullanılır. İndüktörler, transformatörler, filtreler, manyetik çekirdekler, manyetik kafalar, anten çubukları vb. yapmak için kullanılabilir.
Ferritten üretilen Toroidal Ferrit Çekirdek, çeşitli geniş bant, darbe, güç dönüşümleri ve indüktörler için verimli bir şekil sunar. Lamine demir, demir tozu veya ferrit gibi ferromanyetik malzemeden dairesel halka veya halka şeklinde manyetik çekirdekten oluşan pasif elektronik bileşenlerdir. Talep üzerine alternatif kaplamalar veya kaplanmamış çekirdekler ve diğer boyutlar da mevcut olabilir.
| Boyutlar ve Etkin Parametreler | |||
| örneğin.T9/5/3C | |||
| Mm cinsinden boyutlar | |||

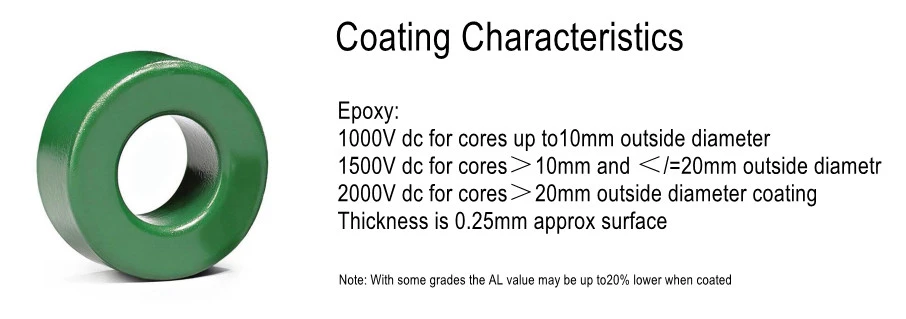

| Kaplamasız | Kaplanmış | ||
| A | 9.1±0.3 | maksimum 10 | |
| B | 5.1±0.3 | 4,2 dakika | |
| C | 3.0±0.3 | maksimum 3,9 | |
| Etkili Temel Parametreler | |||
| SEMBOL | PARAMETRE | DEĞER | |
| ∑(I/A) | Çekirdek faktör(C1) | 3.56 | |
| Ve | etkili hacim | 121.1 | |
| evet | etki alanı | 5.8 | |
| yani | etkili uzunluk | 20.8 | |
| Ağırlık | çekirdek kütlesi | 0.6 | |
ÖZELLİKLER
- Demir çekirdeklerden daha düşük kayıplar
- Yüksek doygunluk akı yoğunluğu (1,3T)
- İyi DC önyargı performansı
- Uygun maliyetli
UYGULAMALAR
- UPS için PFC bobini
- UPS için INV bobini
- PV invertör
Vinç
Asansör
Enerji
Kimyasal
Bana ait
Diğer
Güneş
Rüzgâr
Şehir trafiğini takip etmek
Yüksek Hızlı Tren
Elektrikli araç
Reaktif güç kompanzasyonu
SVC
SVG (SVG)
APF (APF)
MAGASON, müşterilerimize yüksek kaliteli ferrit toroidal çekirdekler sunmaya ve müşteri odaklı bir yaklaşıma bağlı kalmaya kararlıdır. Özel talebinizle lütfen bizimle iletişime geçin.
