Selam! Rogowski Bobinlerinin tedarikçisiyim ve bugün size bir Rogowski Bobini tasarlama sürecinde yol göstereceğim. Göründüğü kadar karmaşık değil ve bu blogun sonunda ihtiyaçlarınıza uygun olanı nasıl oluşturacağınızı iyi bir şekilde anlayacaksınız.
Rogowski Bobinlerinin Temellerini Anlamak
Öncelikle Rogowski Bobininin ne olduğundan bahsedelim. Rogowski Bobini, alternatif akımı (AC) ölçmek için kullanılan elektrikli bir cihazdır. Temel olarak bir iletkenin etrafına sarılabilen esnek bir tel bobinidir. Bir AC akımı iletkenden aktığında manyetik bir alan oluşturur ve Rogowski Bobini bu manyetik alanı algılayarak akımın değişim hızıyla orantılı bir voltaj üretir.
Rogowski Bobinlerinin geleneksel akım transformatörlerine göre en büyük avantajı esneklikleridir. Farklı şekil ve boyutlardaki iletkenlerin etrafına kolayca sarılabilirler; bu da onları endüstriyel güç izlemeden elektrik testlerine kadar çok çeşitli uygulamalar için ideal kılar.
Temel Tasarım Hususları
1. Çekirdek Malzemesi
Rogowski Bobinin çekirdeği, normal bir akım transformatörü gibi geleneksel bir ferromanyetik çekirdeğe sahip değildir. Bunun yerine genellikle hava çekirdeklidir veya manyetik olmayan bir malzeme kullanılır. Çekirdek malzemenin seçimi uygulamaya bağlıdır. Hava çekirdekli Rogowski Bobinleri basit, hafiftir ve geniş frekans tepkisine sahiptir, bu da onları yüksek frekanslı uygulamalar için uygun kılar. Öte yandan, daha iyi hassasiyete ve daha düşük gürültüye ihtiyacınız varsa, manyetik olmayan ve geçirgenliği daha yüksek bir malzeme kullanmayı düşünebilirsiniz.
2. Bobin Geometrisi
Rogowski Bobinin geometrisi performansında çok önemli bir rol oynar. Doğru ölçümlerin sağlanması için bobin iletkenin etrafına eşit şekilde sarılmalıdır. Bobindeki dönüş sayısı hassasiyetini etkiler. Daha fazla dönüş genellikle daha yüksek hassasiyet anlamına gelir, ancak aynı zamanda bobinin direncini ve kapasitansını da arttırır, bu da frekans tepkisini etkileyebilir.
Bobinin şekli de değişebilir. Belirli uygulamalara uyacak şekilde dairesel, dikdörtgen ve hatta özel şekilli olabilir. Örneğin, dairesel bir Rogowski Bobini, yuvarlak bir iletkendeki akımı ölçmek için idealdir; dikdörtgen bir bobin ise düz baralar için daha uygun olabilir.
3. Yalıtım
Elektrik parazitini önlemek ve cihazın güvenliğini sağlamak için yalıtım önemlidir. Rogowski Bobininde kullanılan telin uygun şekilde yalıtılması gerekir. Yalıtım malzemesi iyi dielektrik özelliklere sahip olmalı ve çalışma voltajına ve sıcaklığına dayanabilmelidir. Yaygın yalıtım malzemeleri arasında PVC, Teflon ve emaye bulunur.
4. Frekans Tepkisi
Rogowski Bobinin frekans tepkisi dikkate alınması gereken önemli bir faktördür. Bobinin akımı doğru bir şekilde ölçebileceği frekans aralığını belirler. Frekans tepkisi bobinin endüktansına, kapasitansına ve direncine bağlıdır. Geniş bir frekans yanıtı elde etmek için bu parametreleri optimize etmeniz gerekir. Örneğin bobinin kapasitansını azaltmak, yüksek frekans tepkisini iyileştirebilir.
Tasarım Adımları
1. Adım: Başvuru Gereksinimlerini Tanımlayın
Rogowski Bobinini tasarlamaya başlamadan önce uygulama gereksinimlerini net bir şekilde tanımlamanız gerekir. Bu, ölçmeniz gereken akım aralığını, frekans aralığını, doğruluk gerekliliklerini ve fiziksel kısıtlamaları içerir. Örneğin, yüksek voltajlı bir güç sistemi için bir Rogowski Bobini tasarlıyorsanız, bunun yüksek voltaja dayanabildiğinden ve akımın harmonik içeriğini ölçmek için geniş bir frekans tepkisine sahip olduğundan emin olmanız gerekir.
Adım 2: Dönüş Sayısını Hesaplayın
Uygulama gereksinimlerini tanımladıktan sonra Rogowski Bobininin dönüş sayısını hesaplayabilirsiniz. Dönüş sayısı ihtiyacınız olan hassasiyete ve bobinin kesit alanına bağlıdır. Dönüş sayısını hesaplamak için aşağıdaki formülü kullanabilirsiniz:
[N=\frac{V_{dışarı}}{k\cdot\frac{dI}{dt}}]
burada (N) sarım sayısıdır, (V_{out}) bobinin çıkış voltajıdır, (k) bobin sabitidir ve (\frac{dI}{dt}) akımın değişim hızıdır.
Adım 3: Çekirdek Malzemesini ve Bobin Geometrisini Seçin
Uygulama gereksinimlerine ve hesaplanan dönüş sayısına bağlı olarak uygun çekirdek malzemesini ve bobin geometrisini seçebilirsiniz. Daha önce de belirttiğimiz gibi hava çekirdekli bobinler yüksek frekanslı uygulamalar için uygunken, manyetik olmayan çekirdekler daha iyi hassasiyet sağlayabilir. Bobinin şekli iletkene ve kurulum ortamına uyacak şekilde seçilmelidir.
Adım 4: Yalıtım Malzemesini Seçin
Uygulamanın elektriksel ve çevresel gereksinimlerini karşılayabilecek bir yalıtım malzemesi seçin. Dielektrik dayanım, sıcaklık direnci ve kimyasal direnç gibi faktörleri göz önünde bulundurun.
Adım 5: Bobini Sarma
Tüm bileşenleri seçtikten sonra bobini sarmanın zamanı geldi. Doğru ölçümler sağlamak için teli çekirdeğin etrafına eşit şekilde sardığınızdan emin olun. Bobinin boyutuna ve karmaşıklığına bağlı olarak bir sarma makinesi kullanabilir veya bobini elle sarabilirsiniz.
Adım 6: Bobini Test Edin ve Kalibre Edin
Bobini sardıktan sonra performansının gereksinimleri karşıladığından emin olmak için test etmeniz ve kalibre etmeniz gerekir. Bobinin çıkış voltajını test etmek ve bunu beklenen değerle karşılaştırmak için bilinen bir akım kaynağı kullanabilirsiniz. Gerekirse bobinin doğruluğunu artırmak için dönüş sayısını veya diğer parametreleri ayarlayabilirsiniz.
Rogowski Bobinlerinin Uygulamaları
Rogowski Bobinleri çeşitli endüstrilerde geniş bir uygulama alanına sahiptir. Yaygın uygulamalardan bazıları şunlardır:
- Güç İzleme: Rogowski Bobinleri, jeneratörler, transformatörler ve iletim hatları da dahil olmak üzere güç sistemlerindeki akımı izlemek için kullanılır. Güç yönetimi ve koruma için gerekli olan akımın doğru ölçümlerini sağlayabilirler.
- Elektrik Testi: Elektrik test laboratuvarlarında Rogowski Bobinleri motor, kondansatör ve anahtar gibi elektrikli ekipmanlardaki akımı ölçmek için kullanılır. Arızaların tespit edilmesine ve ekipmanın güvenliğinin sağlanmasına yardımcı olabilirler.
- Yenilenebilir Enerji: Güneş ve rüzgar santralleri gibi yenilenebilir enerji sistemlerinde, yenilenebilir enerji kaynaklarının ürettiği akımı ölçmek için Rogowski Bobinleri kullanılır. Güç çıkışını optimize etmeye ve sistemin verimli çalışmasını sağlamaya yardımcı olabilirler.
Çözüm

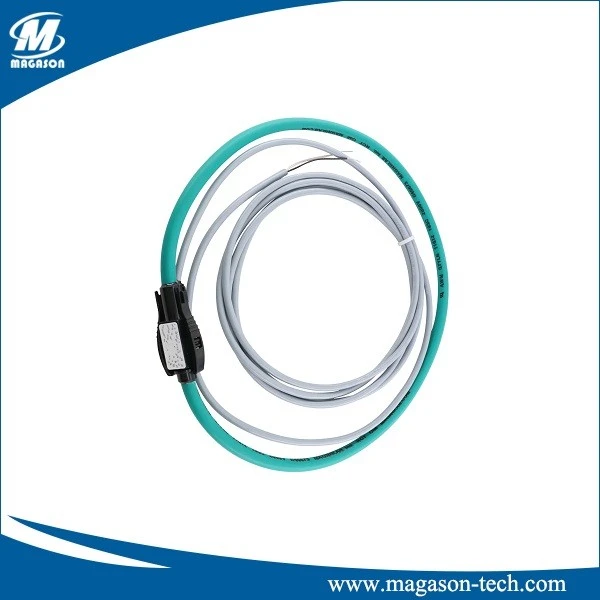

Bir Rogowski Bobini tasarlamak, temel ilkelerinin ve temel tasarım hususlarının iyi anlaşılmasını gerektirir. Bu blogda özetlenen adımları takip ederek özel uygulama gereksinimlerinizi karşılayan bir Rogowski Bobini tasarlayabilirsiniz. Rogowski Bobinleri hakkında daha fazla bilgi edinmek istiyorsanız veya tasarımınızla ilgili yardıma ihtiyacınız varsa, sayfamıza göz atabilirsiniz.Rogowski Akım Dönüştürücüsayfa.
Rogowski Bobinlerinin güvenilir bir tedarikçisiyiz ve tedarik ihtiyaçlarınız konusunda size her zaman yardımcı olmaya hazırız. İster standart bir Rogowski Bobine, ister özel tasarlanmış bir Bobine ihtiyacınız olsun, size rekabetçi fiyatlarla yüksek kaliteli ürünler sağlayabiliriz. Rogowski Rulolarını satın almakla ilgileniyorsanız, fiyat teklifi almak için bizimle iletişime geçmekten ve bir satın alma görüşmesi başlatmaktan çekinmeyin.
Referanslar
- Grover, FW (1946). Endüktans Hesaplamaları: Çalışma Formülleri ve Tablolar. Dover Yayınları.
- Hamyer, K. (2012). Sonlu Elemanlar Kullanılarak Elektrik Makina Analizi. Springer.
