Elektronik üretim ortamında, geleneksel kurşunlu lehimlemeden kurşunsuz lehimlemeye geçiş, çevre ve sağlık kaygılarından kaynaklanan önemli bir değişim olmuştur. Uzun süredir Dip Tipi İndüktörlerin tedarikçisi olarak bana sürekli olarak ürünlerimizin kurşunsuz lehimleme işlemleriyle uyumluluğu soruluyor. Bu makalede bu uyumluluğun çeşitli yönlerini inceleyeceğiz.
Dip Tipi İndüktörleri Anlamak
Dip Tipi İndüktörler çok çeşitli elektronik cihazlarda önemli bir bileşendir. Gibi farklı şekillerde mevcutturlar.Daldırma Güç İndüktörü,Tambur Bobin İndüktörü, VeTambur Çekirdek İndüktörü. Bu indüktörler, elektronik devrelerde filtreleme, enerji depolama ve sinyal işleme gibi işlevler için çok önemli olan endüktansı sağlamak üzere tasarlanmıştır.

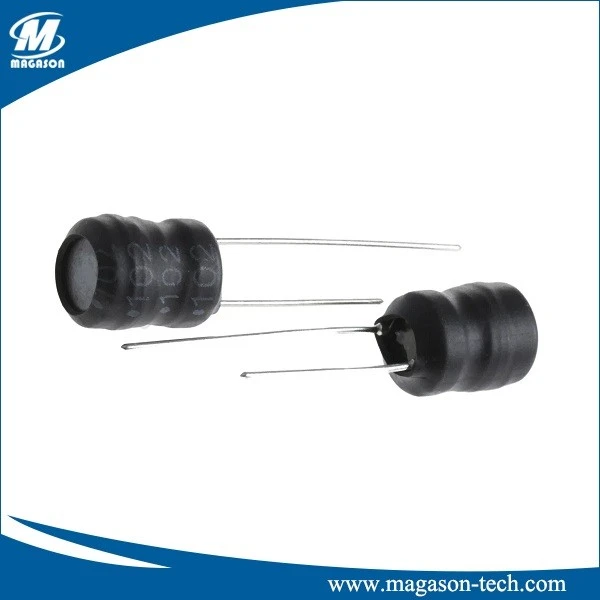

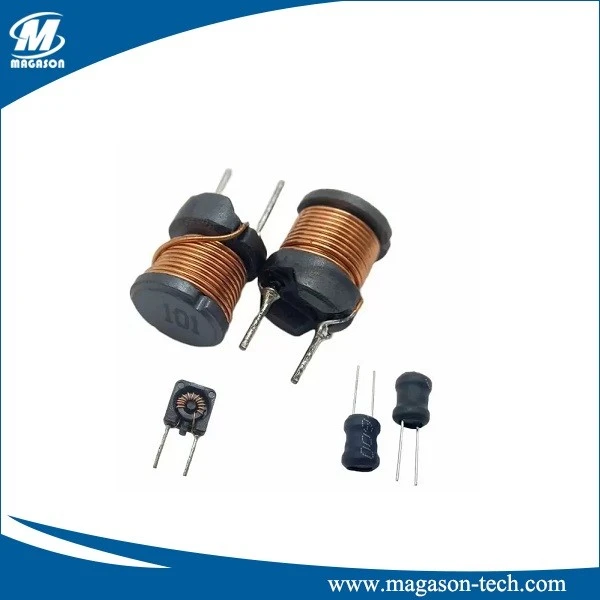

Dip Güç Endüktörleri genellikle yüksek akımları idare edebildikleri ve enerjiyi verimli bir şekilde depolayabildikleri güç kaynağı devrelerinde kullanılır. Güç dönüşümüyle ilişkili elektriksel gerilimlere dayanacak şekilde üretilmiştir. Tambur Bobin İndüktörleri ise tambur şeklindeki bir çekirdeğin etrafına sarılmış bir bobin ile karakterize edilir. Bu tasarım, endüktans değeri ile fiziksel boyut arasında iyi bir denge sunarak onları tüketici elektroniğinden endüstriyel kontrol sistemlerine kadar çeşitli uygulamalar için uygun hale getirir. Tambur Çekirdek İndüktörleri, elektromanyetik girişimi (EMI) azaltmaya ve devrenin genel performansını artırmaya yardımcı olan kapalı bir manyetik yol sağlayan bir çekirdek yapıya sahiptir.
Kurşunsuz Lehimlemeye Geçiş
Kurşunsuz lehimlemeye yönelme öncelikle kurşunun çevreye ve sağlığa zararlı etkilerinden kaynaklanmaktadır. Kurşun, insan vücudunda birikebilen ve özellikle çocuklarda nörolojik hasar dahil olmak üzere çeşitli sağlık sorunlarına neden olabilen toksik bir ağır metaldir. Ayrıca kurşun içeren elektronik atıklar çöp depolama alanlarına atıldığında kurşun toprağa ve suya karışarak çevreyi kirletebilir.
Bu endişeleri gidermek için Tehlikeli Maddelerin Kısıtlanması (RoHS) direktifi gibi uluslararası düzenlemeler uygulamaya konmuştur. Bu düzenlemeler, elektronik ürünlerde kurşun ve diğer tehlikeli maddelerin kullanımını kısıtlamaktadır. Sonuç olarak elektronik endüstrisi kurşunsuz lehimleme süreçlerini benimsemek zorunda kaldı.
Uyumluluk Zorlukları
Daldırma Tipi İndüktörlerin kurşunsuz lehimlemeyle uyumluluğu söz konusu olduğunda dikkate alınması gereken çeşitli zorluklar vardır.
Sıcaklık Hassasiyeti
Kurşunsuz lehimler genellikle geleneksel kurşun bazlı lehimlere kıyasla daha yüksek bir erime noktasına sahiptir. Örneğin, yaygın bir kurşun bazlı lehimin (Sn63Pb37) erime noktası 183°C civarındayken, Sn96.5Ag3.0Cu0.5 gibi kurşunsuz lehimlerin erime noktası 217 - 221°C civarındadır. Bu daha yüksek lehimleme sıcaklığı Dip Tipi İndüktörler için sorun oluşturabilir.
Artan sıcaklık, indüktör bileşenlerinde termal strese neden olabilir. Bobin, çekirdek ve sonlandırma malzemeleri farklı oranlarda genleşip büzülebilir ve bu da mekanik strese yol açabilir. Zamanla bu gerilim bobinin gevşemesine, çekirdeğin çatlamasına veya sonlandırma ucunun indüktör gövdesinden ayrılmasına neden olabilir. Bu, endüktansın azalması veya direncin artması gibi indüktörün elektriksel özelliklerinde bir değişikliğe neden olabilir.
Lehimlenebilirlik
İndüktör sonlandırmalarının yüzey kalitesi lehimlenebilirlikte çok önemli bir rol oynar. Kurşun bazlı lehimlemede, kalay-kurşun alaşımları gibi geleneksel yüzey kaplamaları iyi sonuç verir. Ancak kurşunsuz lehimlemede bu yüzey kaplamaları uyumlu olmayabilir. Kurşunsuz lehimleme için saf kalay, gümüş veya paladyum-nikel gibi yüzey kaplamaları sıklıkla kullanılır.
Daldırma Tipi İndüktörlerimizin yüzey kaplaması kurşunsuz lehimleme için optimize edilmemişse, zayıf ıslanma gibi sorunlara yol açabilir. Zayıf ıslanma, lehimin sonlandırma yüzeyi üzerinde eşit şekilde yayılmaması anlamına gelir ve bu da lehim bağlantılarının zayıf olmasına neden olabilir. Bu zayıf bağlantıların, elektronik cihazın çalışması sırasında mekanik stres veya sıcaklık döngüsü altında arızalanma olasılığı daha yüksektir.
Malzeme Uyumluluğu
Dip Tipi Endüktörlerin yapımında kullanılan malzemelerin kurşunsuz lehimleme işlemine uygun olması gerekmektedir. Örneğin, bobin tellerini kaplamak için kullanılan yalıtım malzemelerinin, kurşunsuz lehimlemenin yüksek sıcaklıklarına bozulmadan dayanması gerekir. Yalıtım malzemesinin bozulması bobin dönüşleri arasında kısa devreye neden olabilir ve bu da indüktörün tamamen arızalanmasına yol açabilir.
Tedarikçi Olarak Çözümlerimiz
Daldırma Tipi İndüktör tedarikçisi olarak ürünlerimizin kurşunsuz lehimlemeye uyumluluğunu sağlamak için aktif olarak çalışıyoruz.
Termal Tasarım Optimizasyonu
Kurşunsuz lehimlemenin yüksek sıcaklıklarıyla daha iyi başa çıkabilmek için indüktör yapılarımızı yeniden tasarladık. Örneğin çekirdek ve bobin yapımında ısıl iletkenliği daha yüksek olan malzemeler kullanıyoruz. Bu, lehimleme işlemi sırasında ısının daha etkili bir şekilde dağıtılmasına yardımcı olarak indüktör bileşenleri üzerindeki termal gerilimi azaltır.
Ayrıca indüktörlerimizin kurşunsuz lehimleme işlemlerinin sıcaklık profillerine dayanabilmesini sağlamak için kapsamlı termal simülasyonlar ve testler de yürütüyoruz. İndüktör içindeki sıcaklık dağılımını dikkatli bir şekilde kontrol ederek termal hasar riskini en aza indirebiliriz.
Yüzey Kaplama İyileştirmesi
İndüktör sonlandırmalarımızda kurşunsuz uyumlu yüzey kaplamalarına geçtik. Araştırma ve geliştirme ekibimiz, kurşunsuz lehimleme için en iyi olanı bulmak amacıyla çeşitli yüzey kaplamalarını test etti. Şu anda kurşunsuz lehimleme uygulamalarında mükemmel lehimlenebilirlik ve uzun vadeli güvenilirlik sağlayan saf kalay ve gümüş bazlı yüzey kaplamaları kullanıyoruz.
Ayrıca yüzey kaplamasının tutarlılığını sağlamak için üretim süreçlerimizi geliştirdik. Bu, ürettiğimiz her indüktörün aynı yüksek kalitede lehimlenebilirliğe sahip olmasını sağlamaya yardımcı olarak lehimleme kusurları riskini azaltır.
Malzeme Seçimi ve Kalite Kontrolü
Daldırma Tipi İndüktörlerimizde kullanılan malzemeleri, kurşunsuz lehimlemeyle uyumluluklarını sağlamak için özenle seçtik. Yalıtım malzemelerimiz yüksek sıcaklıklara dayanıklılıkları nedeniyle özel olarak seçilmiştir. Ayrıca tüm malzemelerin yüksek standartlarımızı karşıladığından emin olmak için sıkı bir kalite kontrol sistemimiz var.
Herhangi bir yeni malzeme üretimde kullanılmadan önce termal bisiklet testleri, lehimleme testleri ve elektriksel performans testleri dahil bir dizi teste tabi tutulur. Bu, malzemeyle ilgili olası sorunları nihai ürünü etkilemeden önce tespit etmemize ve ortadan kaldırmamıza yardımcı olur.
Vaka Çalışmaları
Çözümlerimizin etkinliğini göstermek için birkaç örnek olaya bakalım.
Tüketici elektroniği üreticisi olan müşterilerimizden biri, kurşunsuz lehimlemeye geçtikten sonra ürünlerinde yüksek arıza oranlarıyla karşılaşıyordu. Başlangıçta kurşun bazlı lehimleme için tasarlanmış standart Dip Tipi İndüktörlerimizi kullanıyorlardı. Sorunu analiz ettikten sonra onlara kurşunsuz uyumlu indüktörlerimizin bir örneğini verdik. Bu indüktörler optimize edilmiş termal tasarıma, geliştirilmiş yüzey kalitesine ve özenle seçilmiş malzemelere sahipti.
Müşteri yeni indüktörler üzerinde bir dizi test gerçekleştirdi ve arıza oranının önemli ölçüde azaldığını gördü. Lehimleme işlemi daha güvenilir hale geldi ve ürünlerinin genel performansı arttı. Bu başarılı örnek, Daldırma Tipi Endüktörlerin kurşunsuz lehimlemeyle uyumluluğunu sağlama çabalarımızın sonuç verdiğini göstermektedir.
Çözüm
Sonuç olarak, Dip Tipi İndüktörlerin kurşunsuz lehimlemeyle uyumlu hale getirilmesinde zorluklar olsa da, tedarikçi olarak şirketimiz bu sorunları çözmek için proaktif adımlar atmıştır. Termal tasarım optimizasyonu, yüzey kalitesinin iyileştirilmesi ve sıkı malzeme seçimi ve kalite kontrolü sayesinde, kurşunsuz lehimleme işlemleriyle tamamen uyumlu, yüksek kaliteli Daldırma Tipi İndüktörler üretmeyi başardık.
Dip Tipi İndüktörler pazarındaysanız ve kurşunsuz lehimleme uyumluluğu konusunda endişeleriniz varsa, danışmak için bizimle iletişime geçmenizi öneririz. Uzman ekibimiz özel ihtiyaçlarınız için doğru indüktör çözümlerini bulmanıza yardımcı olmaya hazırdır. Sizinle çalışma ve elektronik ürünlerinizin başarısına katkıda bulunma fırsatını sabırsızlıkla bekliyoruz.
Referanslar
- RoHS Direktifi: AB Direktifi 2011/65/EU
- IPC Standartları: Lehimleme gereksinimleri için IPC - J - STD - 001
- Kurşunsuz lehimleme ve indüktör uyumluluğu ile ilgili Elektronik Bileşenler ve Teknoloji Konferansı (ECTC) Bildirileri
